معرفی، آموزش و آشنایی با انواع تابلو برق صنعتی فشار ضعیف (LV و MV)

سلام دوست من ، قبل از معرفی و آشنایی با تابلو های برق صنعتی فشار ضعیف  (Low Voltage) که به اختصار تابلو های LV هم گفته می شوند و همچنین تابلو های برق صنعتی فشار متوسط (Medium Voltage) یک سری مفاهیم رو با هم بررسی کنیم.

اولین مفهوم  سوییچگیر (switchgear) چیست؟

سوییچگیر برق به مجموعه ای متمرکز از بریکر ها، فیوزها و رله های حفاظی اطلاق می شود که برای محافظت، کنترل و جداسازی تجهیزات الکتریکی عمل می کنند. این تجهیزات حفاظتی در تابلو برق فلزی نصب می شوند. مجموعه ای از یک یا چند مورد از این تابلو های برق را سوییچگیر برق می گویند.

خب حالا به یک مجموعه تابلو برق LV، سوییچگیر LV گفته می شه.

سوییچگیر برق معمولاً در سراسر سیستم های انتقال و توزیع برق و همچنین در تاسیسات تجاری یا صنعتی با اندازه متوسط تا بزرگ یافت می شود. استانداردهای سوییچگیر های برق توسط IEEE در آمریکای شمالی و توسط IEC در اروپا و سایر نقاط جهان تعریف شده است.

چرا از تابلو برق باید استفاده کنیم؟

• دلیل اول : حفاظت الکتریکی (Electrical Protection) از تجهیزات
• دلیل دوم: جداسازی الکتریکی تاسیسات، مدارها و تجهیزات (Electrical Isolation of installations, circuits and equipment) جهت ایمنی افراد
• دلیل سوم: باز و بسته کردن بریکرها در محل یا از راه دور (اتاق کنترل) (local or remote switching)

 سوئیچگیر متصل به منبع تامین برق، تجهیزات را برای تعمیر و نگهداری و عیب یابی بی برق می کند. بدون وجود تابلو برق، هر زمان که یک اتصال کوتاه یا خرابی در سیستم قدرت ایجاد شود، جریان سنگینی از تجهیزات الکتریکی عبور می کند و به تجهیزات آسیب می رساند و بهره برداری را مختل می کند.

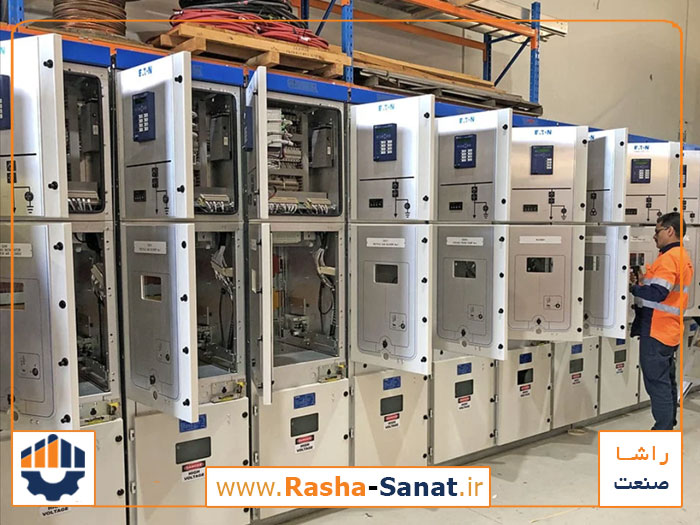

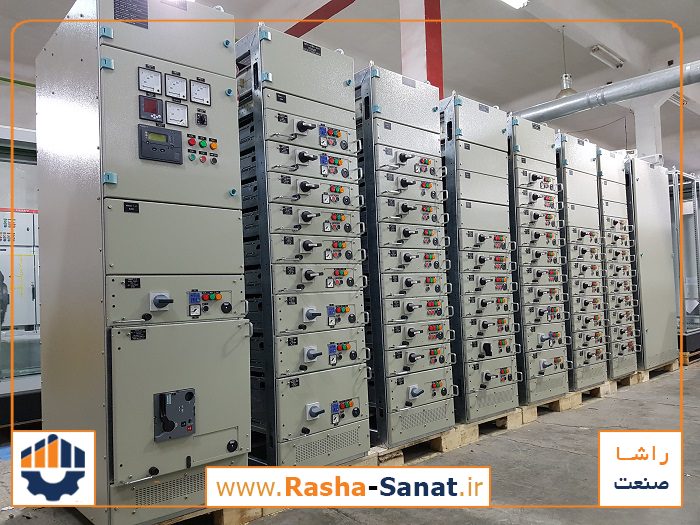

تابلو برق فشار ضعیف (LV) :

تابلو برق فشار ضعیف (LV) تا 1 کیلو ولت رتبه بندی می شود و از کلیدهای فشار ضعیف، قطع کننده نشتی زمین (ELCB) ، فیوزهای HRC، مقره های فشار ضعیف، بریکر هوایی (ACB)، بریکر های اتوماتیک (MCCB) و کلید مینیاتوری (MCB) تشکیل شده است [شکل 1].

با تابلو برق LV، وسایل الکتریکی در برابر اتصال کوتاه و اضافه بار توسط یک بریکر محافظت می شوند، اما اپراتور در برابر خطاهای داخلی محافظت نمی شود. با استفاده از قطع کننده نشتی زمین (ELCB) ، که جریان نشتی را تشخیص می دهد، از اپراتورها محافظت می شود زیرا دستگاه قبل از هر گونه آسیبی منبع تغذیه را قطع می کند.

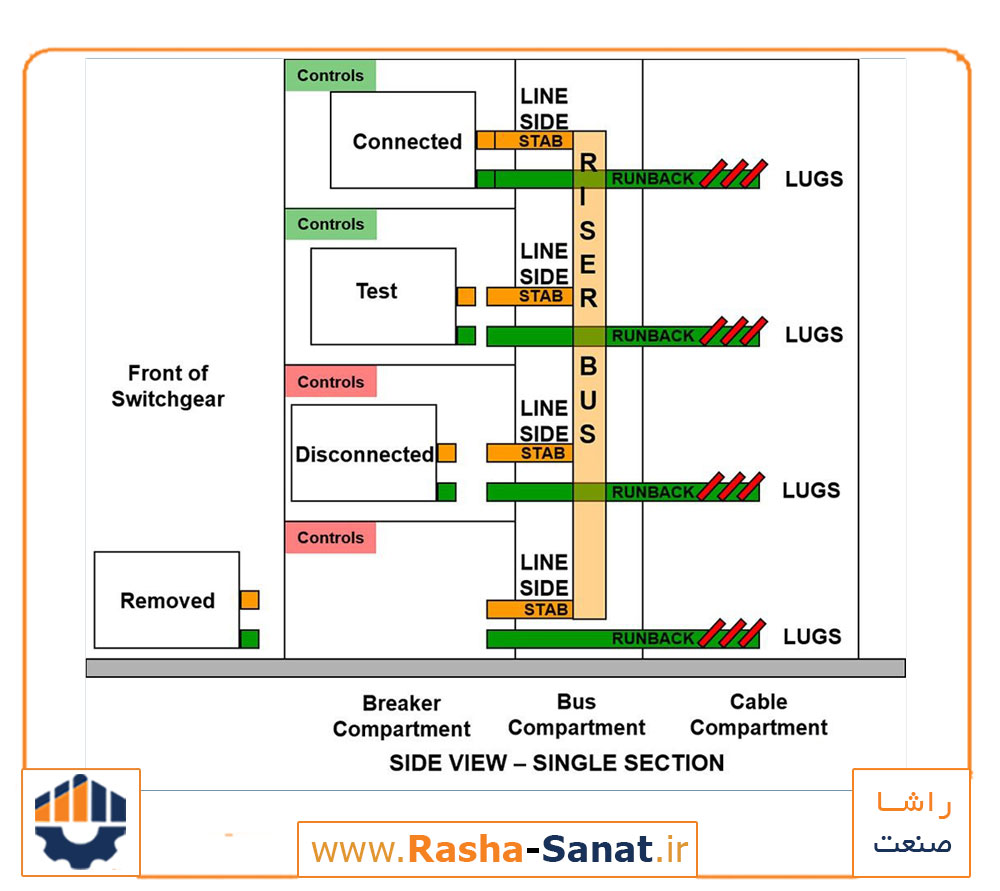

قطعات اصلی تابلو برق فشار ضعیف چیست؟
یک ساختار یا بخش معمولی تابلو برق فشار ضعیف از سه بخش مجزا و مجزا تشکیل شده است:

• محفظه بریکر
• محفظه باس بار
• محفظه کابل

تجهیزات داخلی تابلو های فشار ضعیف LV

درون یک تابلو برق فشار ضعیف انواع قطعات و تجهیزات الکتریکی قرار می گیرند که از بین آن ها می توان موارد ذیل را نام برد:

• کنتاکتور

کنتاکتور وسیله ای است که سبب قطع و وصل سریع سه فاز در مدار در شرایط مورد نیاز می شود. از برترین این قطعات می توان به کنتاکتور اشنایدر و کنتاکتور ABB اشاره نمود.

• کلید MPCB

این کلید که معمولا به دو صورت مغناطیسی و الکتریکی است.

• کلیدهای MCB و MCCB:

اساس کار این کلید ها مشابه فیوز است. این کلیدها با حساسیت بالایی که دارند باعث قطع جریان در زمان ایجاد بار اضافی در سیستم می شوند.

• کلید بی متال

BIMETAL وسیله ای که در زیر کنتاکتور قرار می گیرد و به عنوان محافظ سیستم در برابر اضافه بار عمل می کند. این وسیله به عنوان قطع اتوماتیک موتور در زمان تحمیل بار اضافی عمل می کند. اساس کار آن خمیدگی فلز در اثر گرمای زیاد است.

• سایر تجهیزات تابلو های فشار ضعیف LV

یک تابلو برق می تواند شامل قطعات دیگری مانند فیوزها، سنسورها، میکروسوئیچ ها، مقره ها، کلید های گردان، آمپر متر و انواع کلید ها و لامپ سیگنال ها و غیره باشد.
